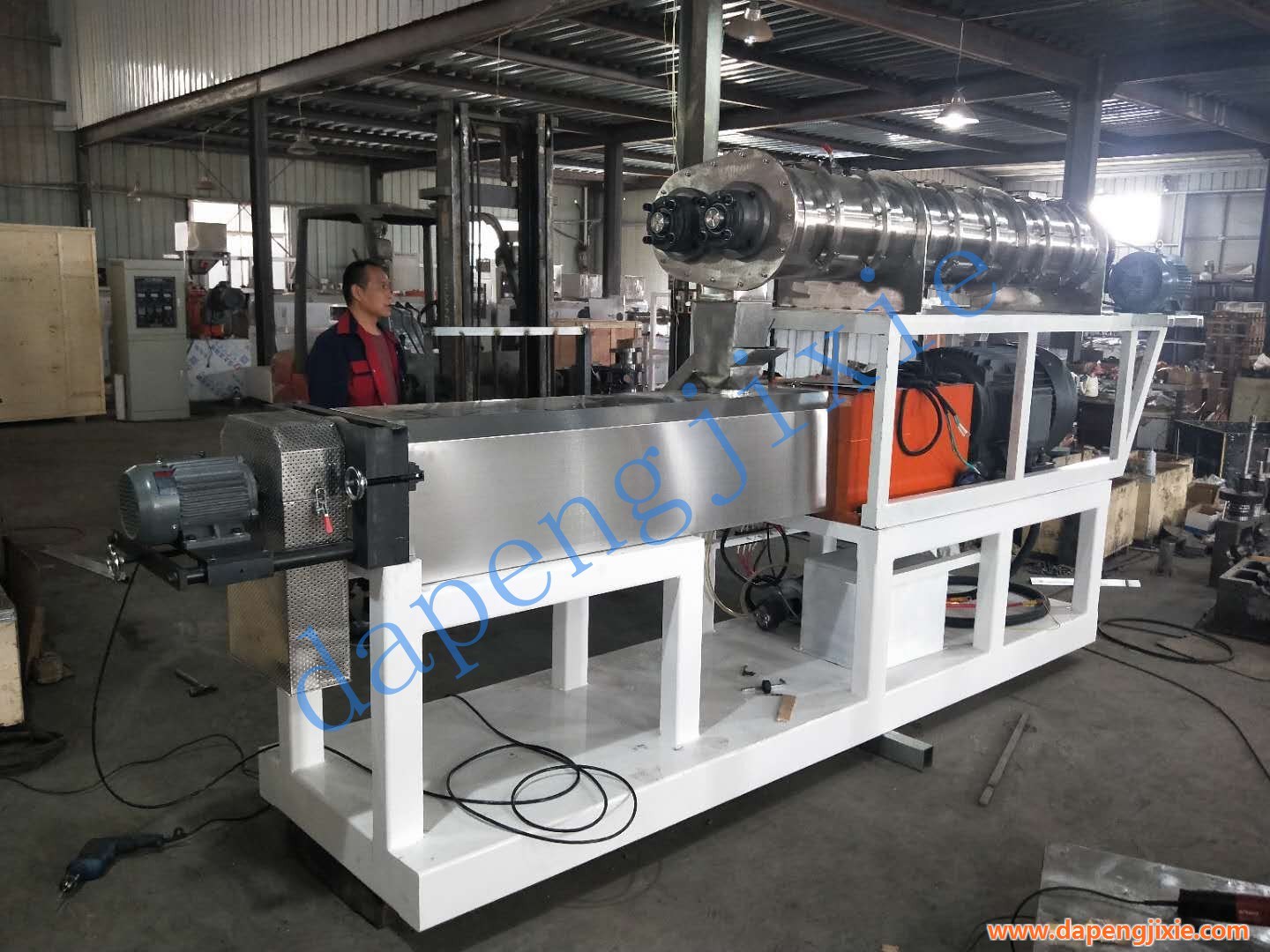

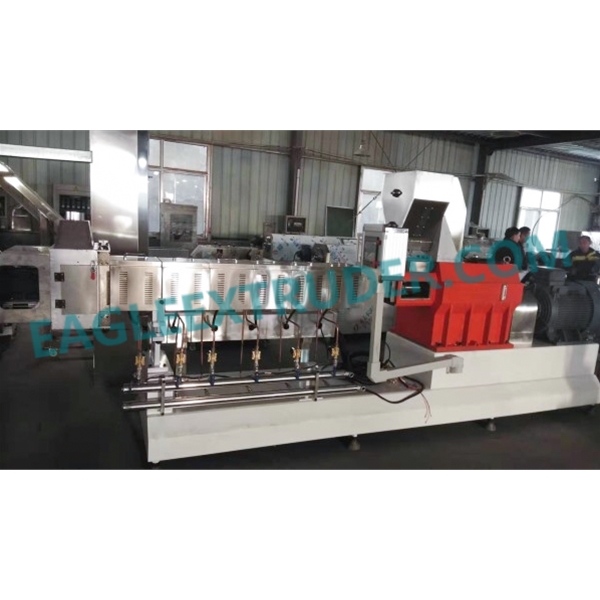

DP75-Ⅲ雙螺桿設備主要結構由以下幾部分組成（附圖Ⅰ）

        1、供料系統；2、擠壓系統；3、旋切系統；4、加熱系統

        5、潤滑系統；6、傳動系統；7、控制系統

1、供料系統

      安裝在機體分配箱上，通過螺旋送料，速度可調。該系統由螺桿、料倉、攪拌翅、機架等組成。攪拌翅的作用防止物料在料筒內“架空”而阻礙送料。

技術參數：電機型號 MBK07-Y0.55-C5

                 螺桿直徑 Ф55mm

                 螺桿轉速 0~150rpm

2、擠壓系統

      雙螺桿擠壓系統主要部分是螺桿、螺套，其機構如附圖Ⅱ所示，兩螺桿均為左旋，互相嚙合，同向旋轉。

主要技術參數：螺桿直徑  71.5mm

                        螺桿轉速  0~250rpm

                        螺桿長度  1980mm

                        兩螺桿中心距  71.5mm

                        螺桿長徑比  18

                  加工能力  250~300kg/h

                  電機功率  55kw

                  設備中心高  1038mm

                  設備外形尺寸  4160mm×850mm×2000mm

3、旋切裝置

     旋切裝置是由電機、刀架、皮帶輪組成，刀架固定在模頭體上，電機通過皮帶帶動刀架旋轉，切斷物料。本機的配套模具有圓孔行、梅花形、柱形、片形等。電機采用變頻調速，穩定可靠。

技術參數：電機型號  Y8012 750w 三相交流電動機

                 切斷長度  2~30mm連續可調

                 切刀數量  1~2把

4、潤滑系統

     本系統是由齒輪泵、油箱及油路組成，對分配箱各轉動部位強制潤滑、冷卻。

     技術參數：齒輪泵型號  BBG-6

5、傳動系統

     附圖Ⅲ是DP75-Ⅲ型雙螺桿傳動簡圖。動力從30KW主電機開始，先經過一對三角皮帶輪和Ⅰ=9:1的減速機，后通過分配箱分解為二根同向旋轉的輸出軸。齒輪Z24與Z50是外嚙合，兩個配比齒輪Z34各承載又螺桿傳來的扭矩和徑向推力，這個傳動系統的減速比為：

     I=（Φ275×24/Φ250×50）×9=4.67

     該機的主電機型號為：Y180-4    30KW 1475rpm

     本機調速系統采用變頻調速技術，調整可靠，調節范圍大，運轉平穩。

     □本機螺桿中心距為71.5mm，根據同類產品的對比，短齒輪軸選用8407、7307、8406并聯推力軸承組，長齒輪軸選用8410推力球軸承。

6、加熱系統

     加熱系統分三個區域，每個區域有兩個遠紅外線加熱圈，每個加熱圈功率為2KW嗎，共10KW，各區域加熱溫度可獨立調整。

7、控制系統

     對DP75-Ⅲ主機所有系統集中控制，操作方便，控制可靠，并設有多種自動保護裝置和狀態指示儀表。

     外形尺寸: 長×寬×高 750mm×450mm×1750mm

     防護等級：IP44

     安全防護：接地保護（接地阻力不大于4Ω）
